サイバーナビ アンテナフィルム張り替え AVIC-VH0009CS



カーフィルムを施工した際にカーナビのテレビのアンテナを外して施工しました。

再利用は不可なので再度新品を購入し元に戻します。

フォレスター(SJG)カーフィルム施工 - Catch227's diary



必要なもの

・カーフィルム

・端子テープ

今回はこちらで購入しました。

ネットストア ジフウプレイス 正規ディーラー直取引の業者が、カーナビ・フィルムアンテナ・変換ケーブル・ハーネス・オーディオ・セキュリティー・オリジナル商品のネットショップを始めました

CYN1015(A) 2枚

CYN1016(B) 2枚

端子テープJP-P2 4枚

送料、代引き手数料込みで7,884円でした。

楽天だとここら辺。




アンテナだけでも売っていますが端子テープかアンテナベースを買った方が手間、見た目ともにいいと思います。

必要な工具

•8mmのボックスレンチ
アイサイトのカバーを外す際に必要。無くても可。

アンテナフィルムの取り付け位置にこだわらなければ工具は不要です。

作業内容

①Aピラーを外す

矢印の部分を手でつかんで手前に引っ張ればはずれます。

f:id:Catch227:20140716223929j:plain

②アイサイトを外す(取付位置によっては不要です)

1.パネルを外します。

2.ボルトを2箇所外します。

3.アイサイトのカメラの間に付いている爪を外します。このときアイサイトのレンズは触らないようにしましょう。

f:id:Catch227:20140717234957j:plain

③取付説明書に沿ってアンテナを貼り付ける

AVIC-VH0009HUD | 取扱説明書ダウンロード | 取扱説明書・カタログ | パイオニア株式会社



P35~43です。

f:id:Catch227:20140716224915j:plain

f:id:Catch227:20140716225027j:plain

f:id:Catch227:20140716225118j:plain

f:id:Catch227:20140716225222j:plain

f:id:Catch227:20140716225422j:plain

f:id:Catch227:20140716225445j:plain

f:id:Catch227:20140716225508j:plain

④Aピラー、アイサイトを戻して終了です。

f:id:Catch227:20140716231440j:plain

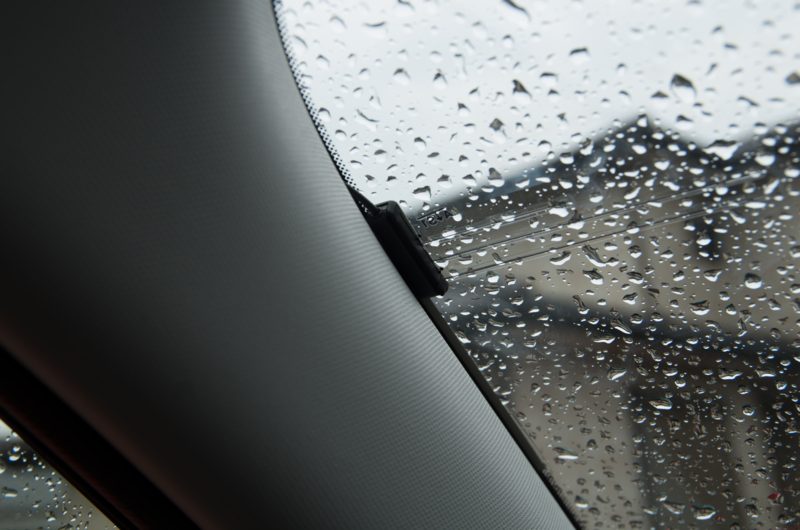

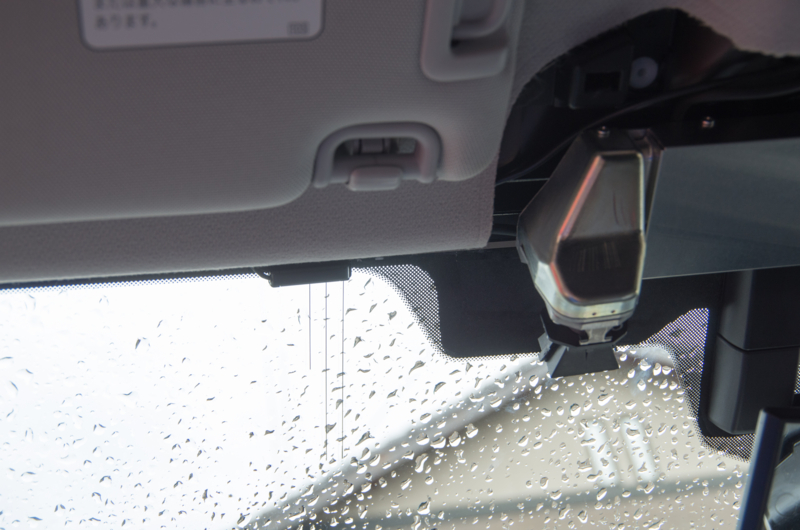

 貼り付けた図

f:id:Catch227:20140713100707j:plain

f:id:Catch227:20140713103034j:plain

 所要時間は1時間程度で終わると思います。
