パソコン組み換え ASRock DeskMini 310

パソコンの調子がおかしくなりました。起動はしますが使っていると5分ぐらいで電源が落ちる。起動用のSSDは1度新しいのにしているので電源周りかマザーボードが怪しい。電源買って試しても良いですがマザーボードの場合はCPU、メモリ共に買い換えなので手間と時間を考えると買い換えでしょう。今のパソコンはたしか2012年くらいに買った物なので寿命。必要経費、必要経費。

ということで↓買いましたー。 これで85000円ぐらい。

ASRock DeskMini 310

メモリ　8GB×2

CPU　Core i5-8400

SSD　480G　(今のを流用)

HDD　2T

ASRock Intel H310搭載 Mini-STXフォームファクタ採用ベアボーンPC DeskMini 310/B/BB/JP

CFD販売 ノートPC用 メモリ PC4-21300(DDR4-2666) 8GB×2枚 1.2V対応 260pin SO-DIMM (無期限保証)(Panram) W4N2666PS-8G

RAIJINTEK 90cmファンを搭載した44mm高のトップフロー型CPUクーラー 0R100003 (ZELOS)

Intel CPU Core i5-8400 2.8GHz 9Mキャッシュ 6コア/6スレッド LGA1151 BX80684I58400【BOX】

WD HDD 内蔵ハードディスク 2.5インチ 2TB WD Blue SATA 6Gb/s メーカー保証2年 WD20SPZX

あとオプションのWiFiキットとVESAマウント。なぜかAmazonだとくそ高ぇ。

ASRock(アスロック) ASRock Deskmini110用WiFi-Kit (WIFIKITFORDESKMIN) 価格：3542円（税込、送料別) (2018/12/23時点) 楽天で購入

ASRock(アスロック) ASRock Deskmini110用310用VESA Mount Kit (VESAMOUNTKIT110) 価格：2138円（税込、送料別) (2018/12/23時点) 楽天で購入

選定

特にゲームはしないのでGPUは不要、写真の現像が使う中では重い作業でCPUとメモリは重要。簡単な現像ならスマホでやるので持ち出しも重視しない。と言うことだといまのSSDも流用できるしノートPCよりデスクトップPCの方が良さげ。

		CPU	GPU	記憶容量	持ち出し	コメント
ノートPC	13in	×(低電圧版)	×	△	◎	多分持ち出さない
	15in	△(幅広)	×	△	○
デスクトップPC	小型	○	×	○	△	SSD流用可能
	大型	○	○	◎	×	SSD流用可能、ゲームしない

ASRock Intel H310搭載 Mini-STXフォームファクタ採用ベアボーンPC DeskMini 310/B/BB/JP

CPU

 今がi7-2600。Sandy Bridge(第2)世代で4コア8スレッド3.4GHz。今は第8世代か第9世代。Desk Miniは定格65Wで第9世代はKシリーズしかなく95Wなので除外。i3は性能が今より低くなりそうなので却下、i7は予算オーバーで残ったのはi5-8400。

プロセッサー・ナンバー	i7-2600	i5-8400	i7-8700	i3-8300
発売日	Q1'11	Q4'17	Q4'17	Q2'18
リソグラフィー	32 nm	14 nm	14 nm	14 nm
コアの数	4	6	6	4
スレッド数	8	6	12	4
プロセッサー・ベース 動作周波数	3.40 GHz	2.80 GHz	3.20 GHz	3.70 GHz
キャッシュ	8 MB SmartCache	9 MB SmartCache	12 MB SmartCache	8 MB SmartCache
バススピード	5 GT/s DMI	8 GT/s DMI3	8 GT/s DMI3	8 GT/s DMI3
TDP	95 W	65 W	65 W	62 W
ターボ・ブースト利用時の 最大周波数	3.80 GHz	4.00 GHz	4.60 GHz
最大メモリーサイズ (メモリーの種類に依存)	32 GB	64 GB	64 GB	64 GB
メモリーの種類	DDR3 1066/1333	DDR4-2666	DDR4-2666	DDR4-2400
最大メモリー帯域幅	21 GB/s	41.6 GB/s	41.6 GB/s	37.5 GB/s
プロセッサー・ グラフィックス ‡	インテル® HD グラフィックス 2000	インテル® UHD グラフィックス 630	インテル® UHD グラフィックス 630	インテル® UHD グラフィックス 630
グラフィックス ベース動作周波数	850 MHz	350 MHz	350 MHz	350 MHz
グラフィックス 最大動的周波数	1.35 GHz	1.05 GHz	1.20 GHz	1.15 GHz
グラフィックス・ ビデオ・メモリー最大容量		64 GB	64 GB	64 GB
4K サポート		Yes, at 60Hz	Yes, at 60Hz	Yes, at 60Hz
最大解像度 (HDMI 1.4)‡		4096x2304@24Hz	4096x2304@24Hz	4096x2304@24Hz
最大解像度 (DP)‡		4096x2304@60Hz	4096x2304@60Hz	4096x2304@60Hz
最大解像度 (eDP - 内蔵フラットパネル)‡		4096x2304@60Hz	4096x2304@60Hz	4096x2304@60Hz
対応ソケット	LGA1155	FCLGA1151	FCLGA1151	FCLGA1151
インテル® ターボ・ブースト・テクノロジー ‡	2	2	2	いいえ
インテル® ハイパースレッディング・テクノロジー ‡	はい	いいえ	はい	いいえ

世界的にCPUが不足しているらしくお値段高騰中。初値より高いってどういうこっちゃ。

価格.com - インテル Core i5 8400 BOX 価格推移グラフ

DeskMini 310

デスクトップとしては驚異的に小さい。が2.5inベイは2つ、Ultra M.2持つ変えるのが○

メーカーホームページ　ASRock > DeskMini 310 Series

サイズ	- 155 x 155 x 80 mm
CPU	- 第 8 世代 Intel® プロセッサーに対応 (ソケット 1151) (最大 TDP 65W)
チップセット	- Intel® H310
メモリー	- DDR4 2666MHz、2 x SO-DIMM スロット、最大 32GB に対応
グラフィックチップ	- Intel® UHD グラフィックス対応
Graphics Output	- 1 x HDMI, 1 x DP, 1 x VGA
サウンド	- 1 x マイクジャック付きヘッドフォン, 1 x マイク入力
USB	- 背: 1 x USB 2.0 Type-A, 1 x USB 3.1 Gen1 Type-A
	- 前: 1 x USB 3.1 Gen1 Type-C ,1 x USB 3.1 Gen1 Type-A
ネットワーク	- Intel® Gigabit I219V LAN
ストレージ	- 2 x SATA3（電源コネクタ付き）
	- 1 x Ultra M.2（2280）SSDスロット(PCIe Gen3 x4 / SATA6Gb)
	- 1 x Micro SD カードリーダー (底部側)
ワイヤレスネットワーク	- 1 x Wi-Fi + BT モジュール用 M.2 (key E 2230) スロット
	- Intel® CNVi モジュール対応, PCIe
フロント出力／入力	- 2 x USB 2.0 ヘッダー, 1 x フロントパネルヘッダー
	- 2 x 4-ピンファンコネクタ (CPU, SYS)
	- 1 x DC 入力ジャック (19V 電源アダプタに対応)
	- 1 x 内部スピーカーヘッダー (4 ピン)
	- 1 x シャーシイントルージョンヘッダー (2 ピン)
後部出力／入力	- 1 x HDMI*
	- 1 x DP*
	- 1 x VGA*
	- 1 x USB 2.0 Type-A
	- 1 x USB 3.1 Gen1 Type-A
	*3 つのグラフィックス出力オプション : HDMI、DP、VGA。最大 2 台のディスプレイに同時に対応します。
電源	- 120W/19V 電源アダプタ

組み立て

DeskMIni 310の箱の中身はこんな感じ。

背面のネジを4カ所外します。背面は電源、有線LAN、USB×2、D-Sub、HDMI、DP。

引き抜き。気をつけるのは基盤とケースがケーブルで繋がっているのでそこだけ。

CPUをセット。乗せてないけどメモリも取付。先に付けないとクーラーと干渉して付けられなくなります。

リテールクーラーとの比較。ファン側。リテールのファンでも使えるけど一応強化。

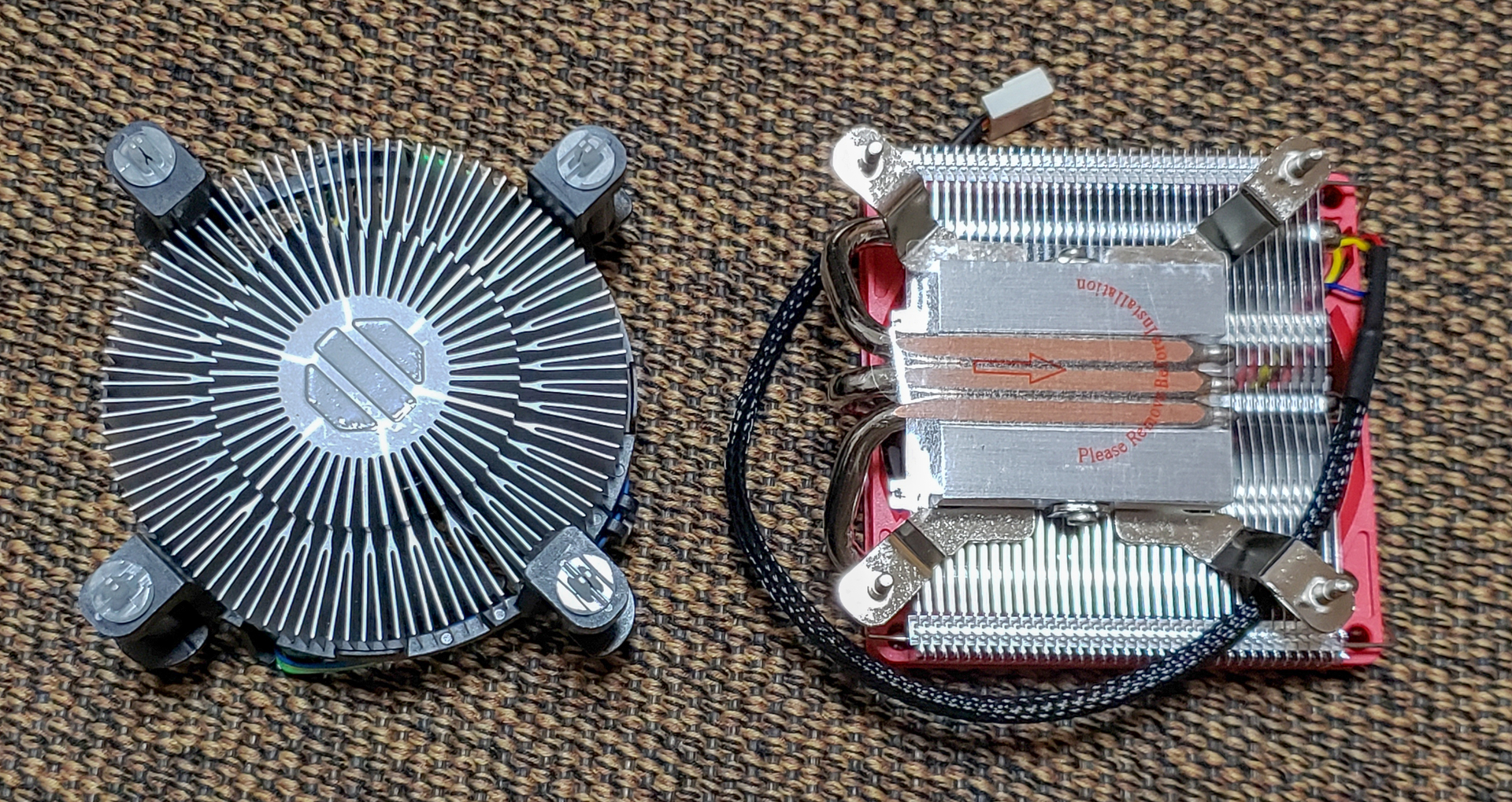

リテールクーラーとの比較。CPU側。クーラーの選定基準はそこそこの値段でケースに入る程度の薄さの物。こいつの高さは44mm。

https://www.itc-web.jp/product/raijintek-zelos

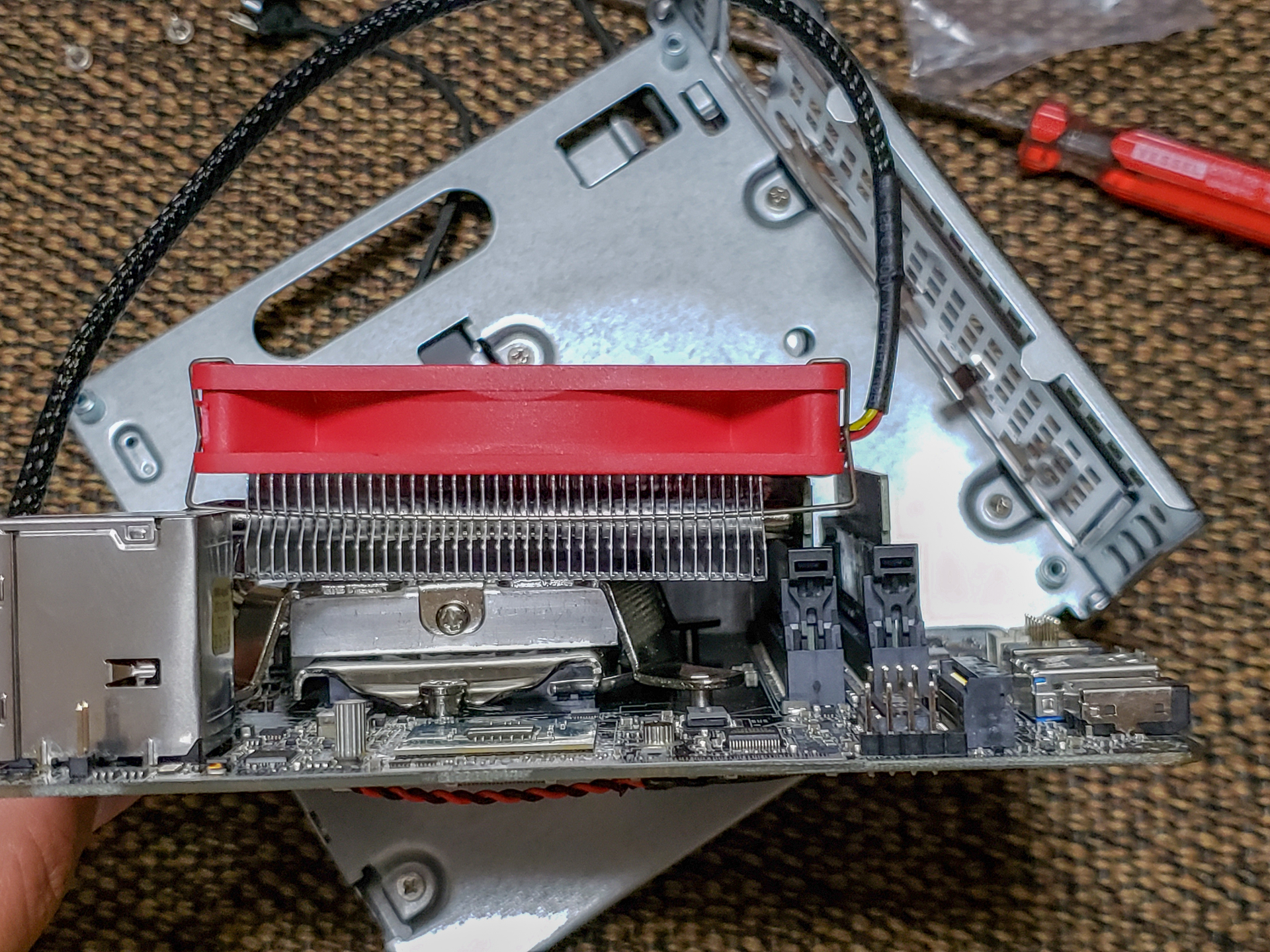

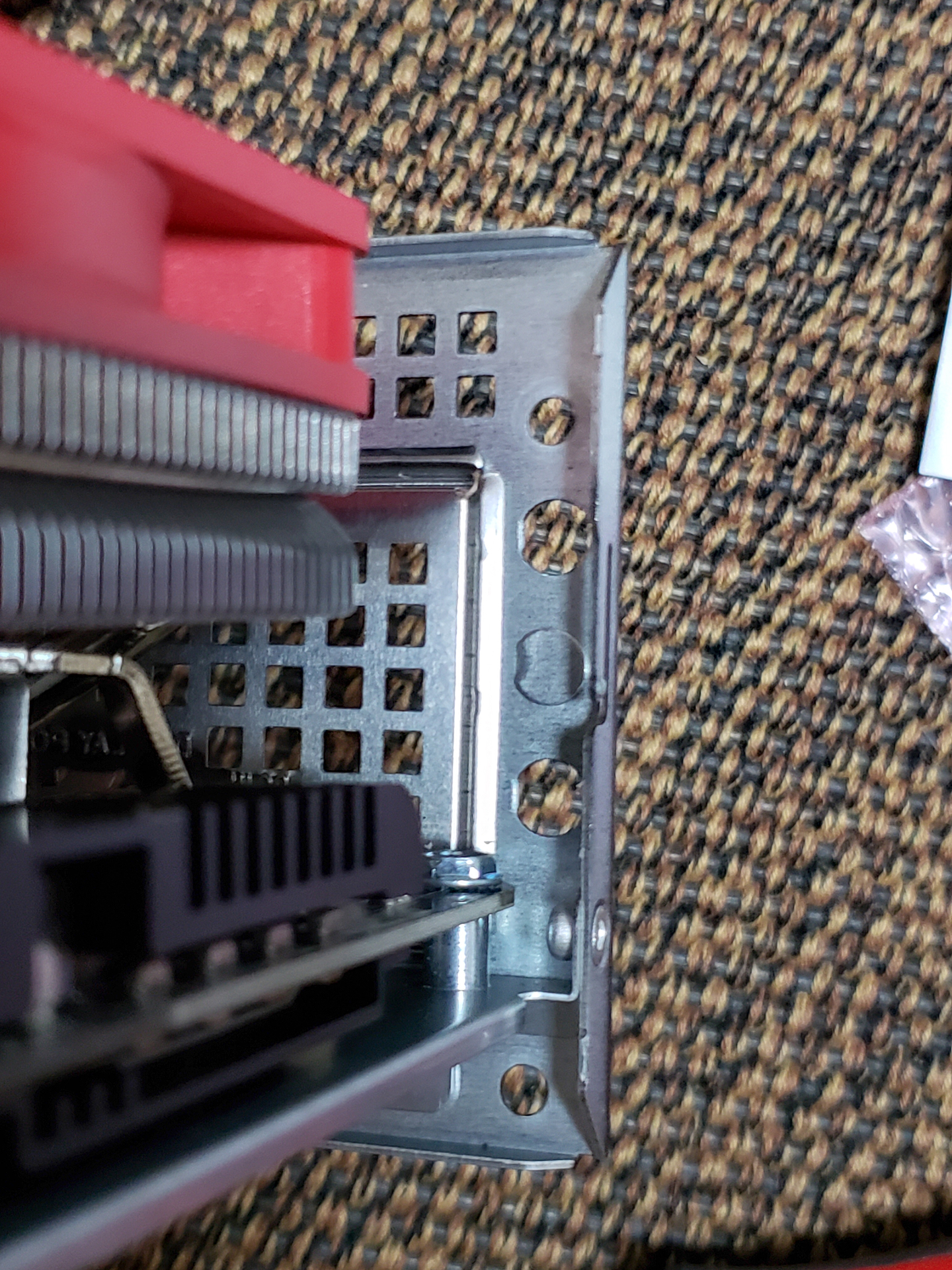

CPUとメモリ、クーラー取付後。クーラーとメモリの空き方はこんなもの。ギリギリ。

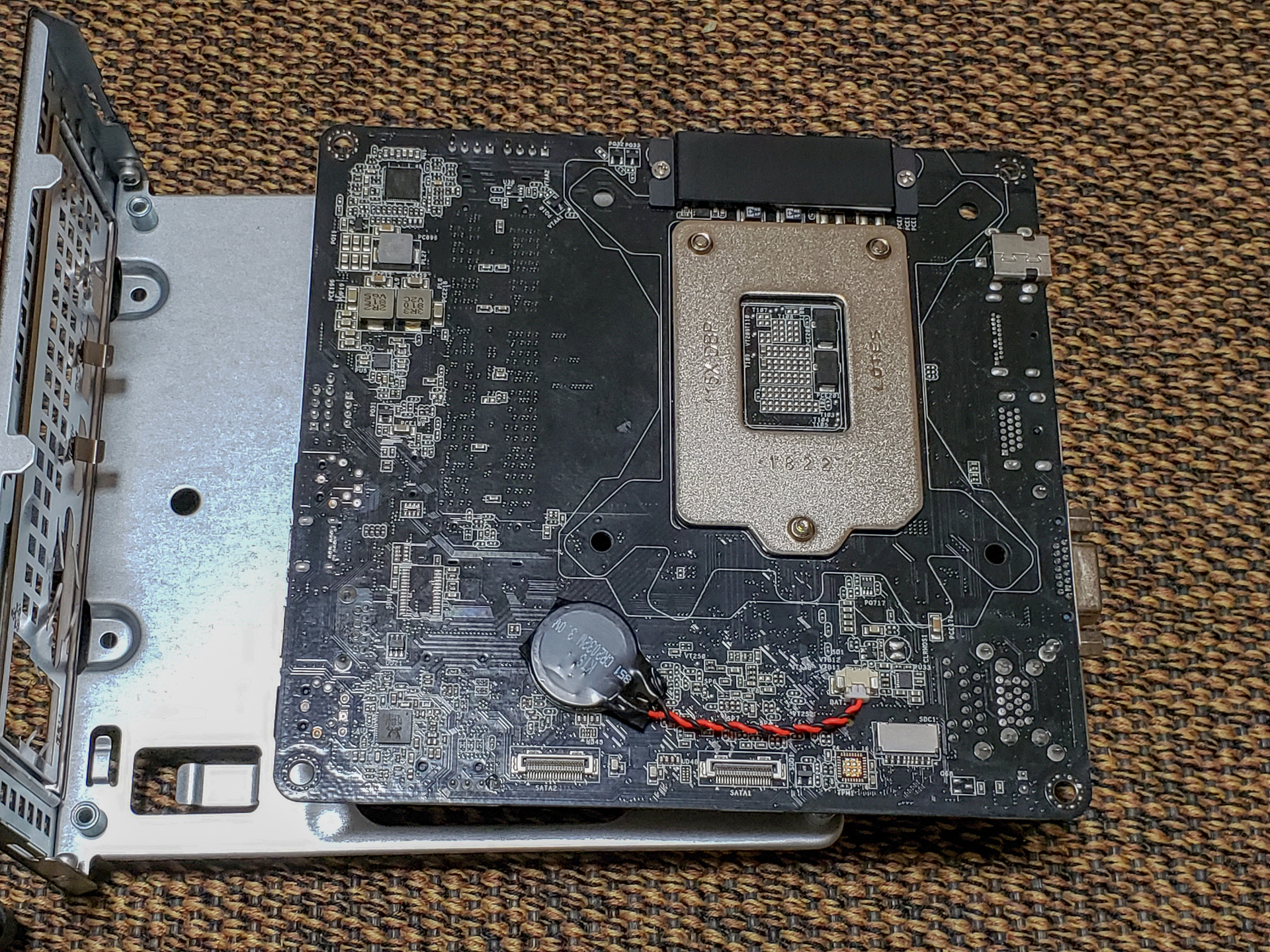

ちなみに基盤の裏側。見ても分からんけど。四隅をネジで留めてあります。

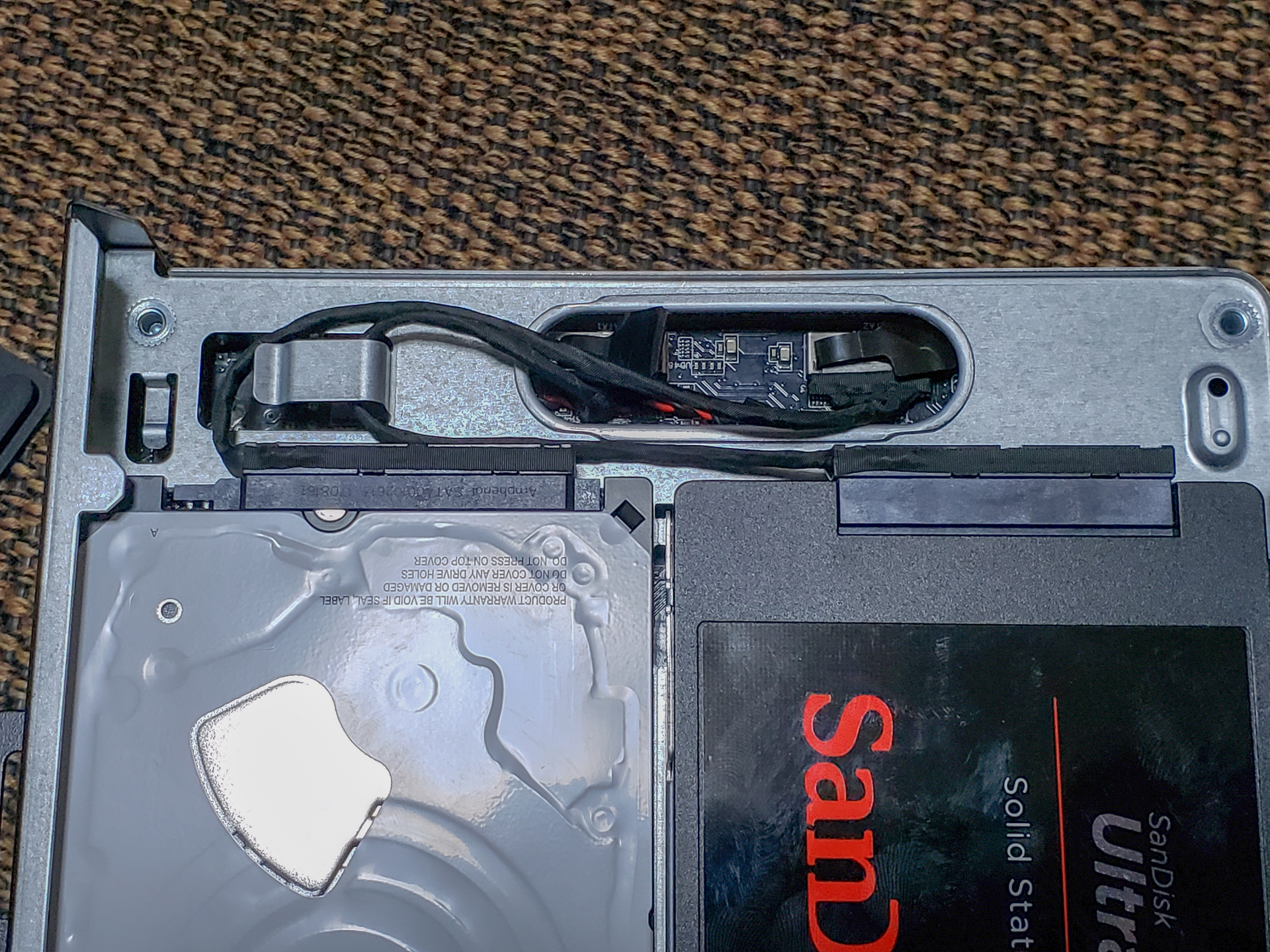

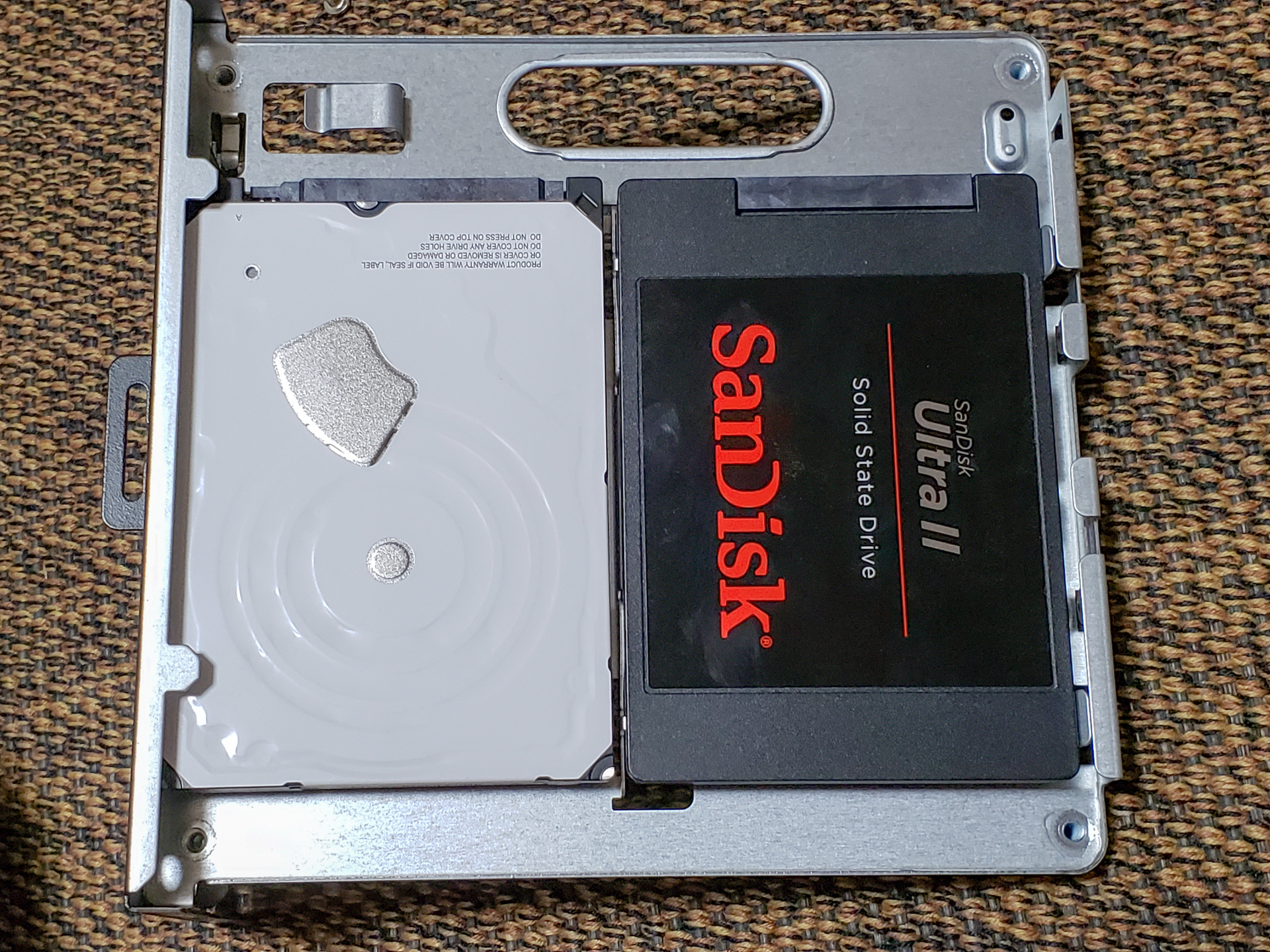

SSD、HDDは2個搭載可。2.5inのみ。基盤を外した後にネジ止め。つまり1度外さないと2.5inはつけられないです。M2なら不要？ただし今回の場合はクーラーも裏からネジ止めなのでどちみち外す必要あります。

SanDiskのSSDは旧PCからの引継品。SanDisk。HDDもSSDもSanDisk=WESTERNDIGITALだがこだわりがあるわけでも無くそれぞれ容量と価格で選んだらそうなっただけ。

基盤を戻した後ケーブルで接続。ケーブルは専用品なので1本しか使わない場合でも無くさないように注意。

WiFiアンテナを通す穴はドライバーを押し当てるととれます。これは後戻り不可。

WiFiモジュールはWiFiと書いたSlotに。ネジ止めしてアンテナを取り付けます。アンテナも端子は小さくてちょっとつけづらい。Urotra M.2は今回は空Slot。

基盤側の設置、配線完了。ファン以外は専用品なんでケーブル纏める必要が無くて楽。

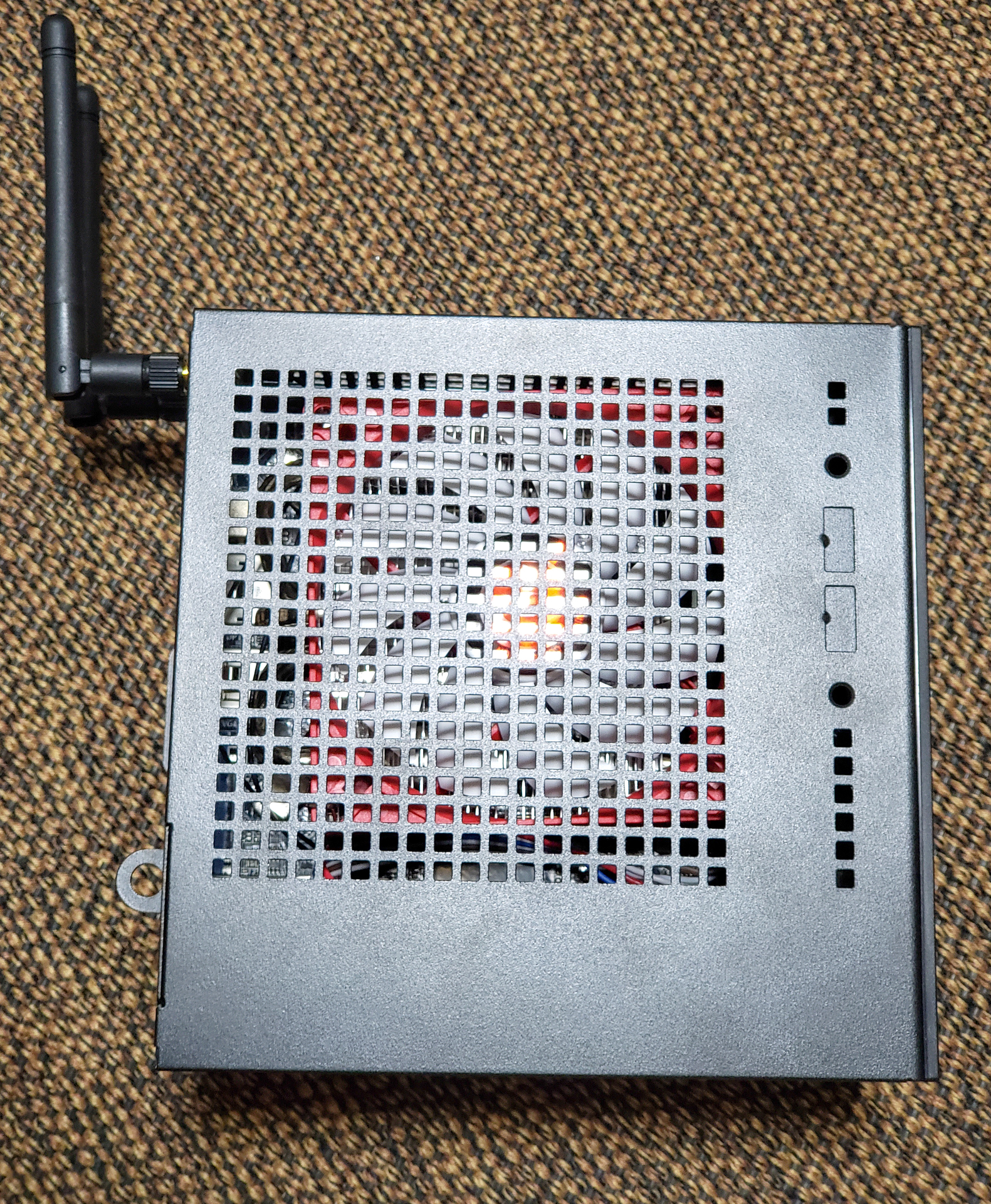

ケースに戻すと完成。。ケースと基盤の接続を忘れない。

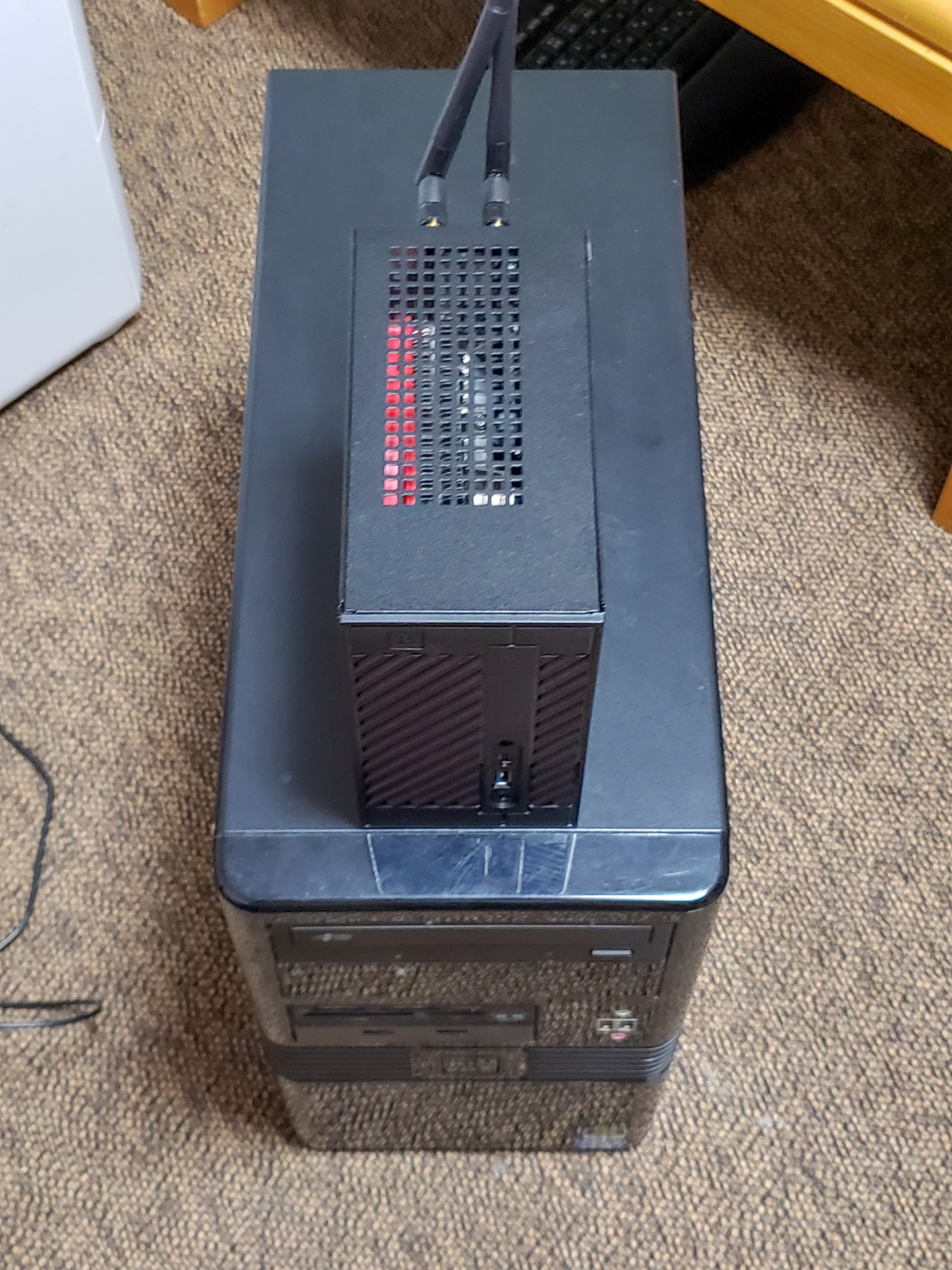

元PCとの比較。笑えるほど違うw。

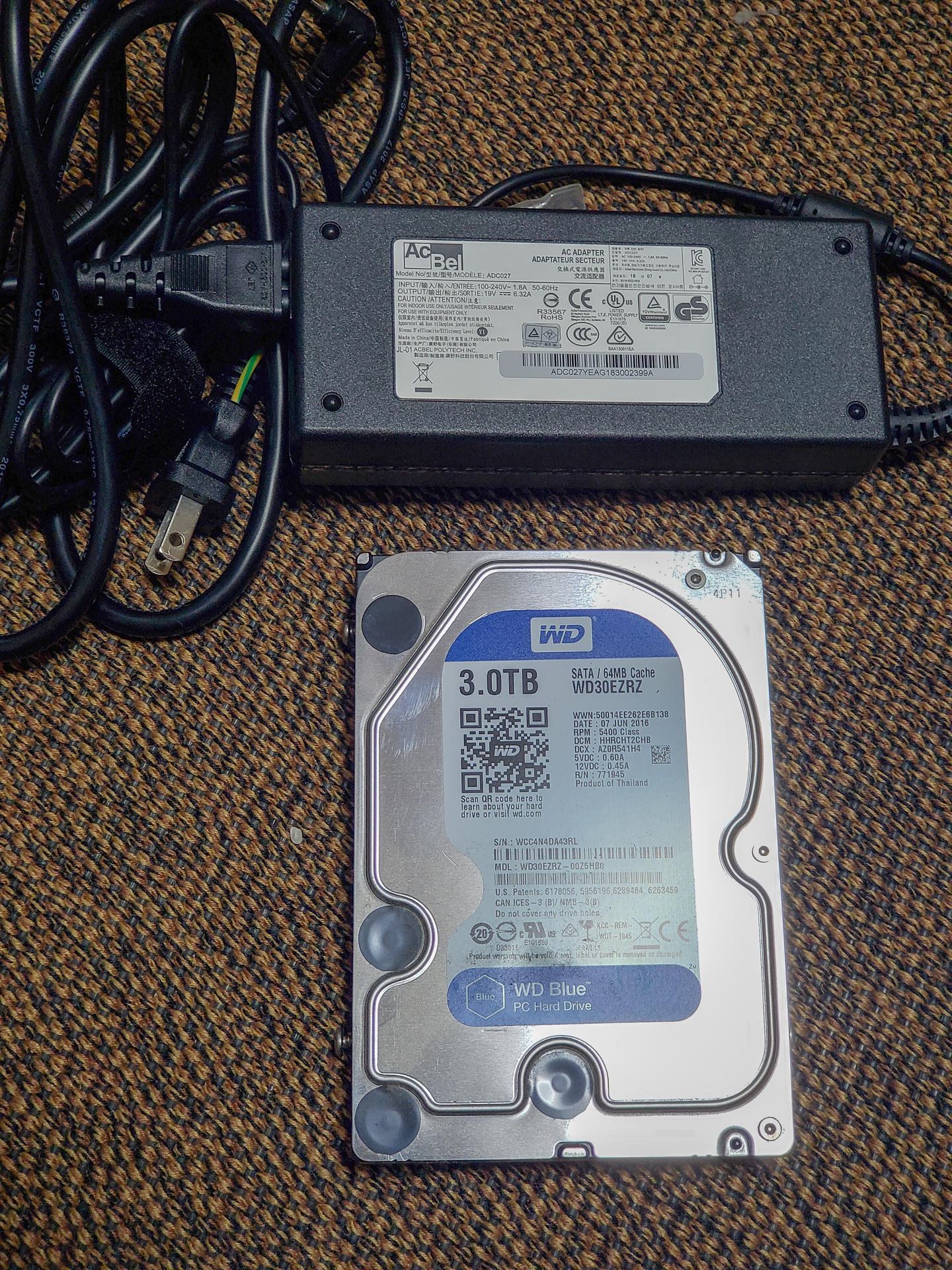

ACアダプタ大きい。比較対照は3.5in HDD。これもWESTERNDIGITALだが容量と価格で選んだら以下略。前と比べると3.5in 3T⇒2.5in 2Tへ減。

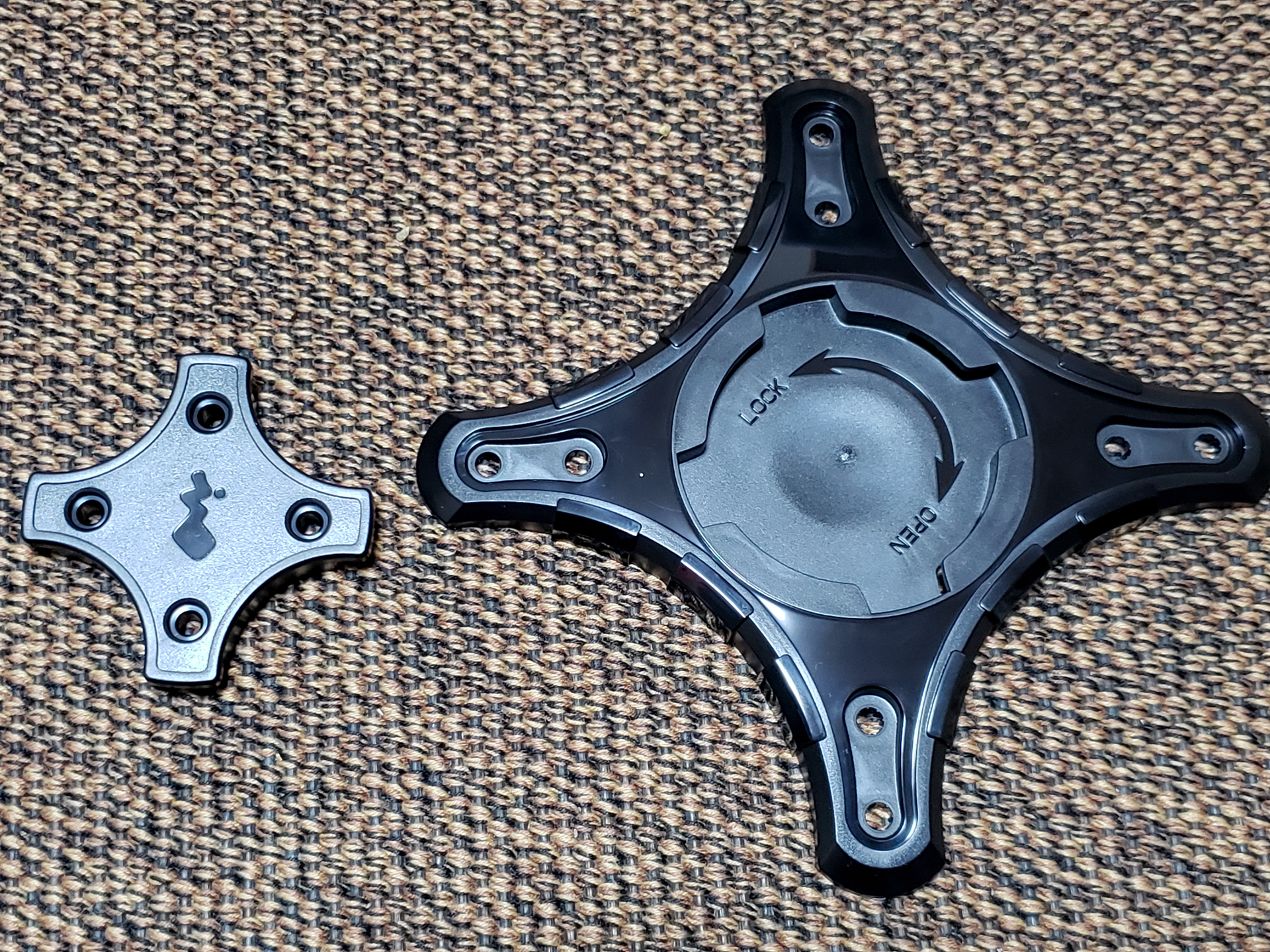

VESAマウントキットはPC本体とディスプレイにネジ止め。普段はひねれば外すことが出来ます。

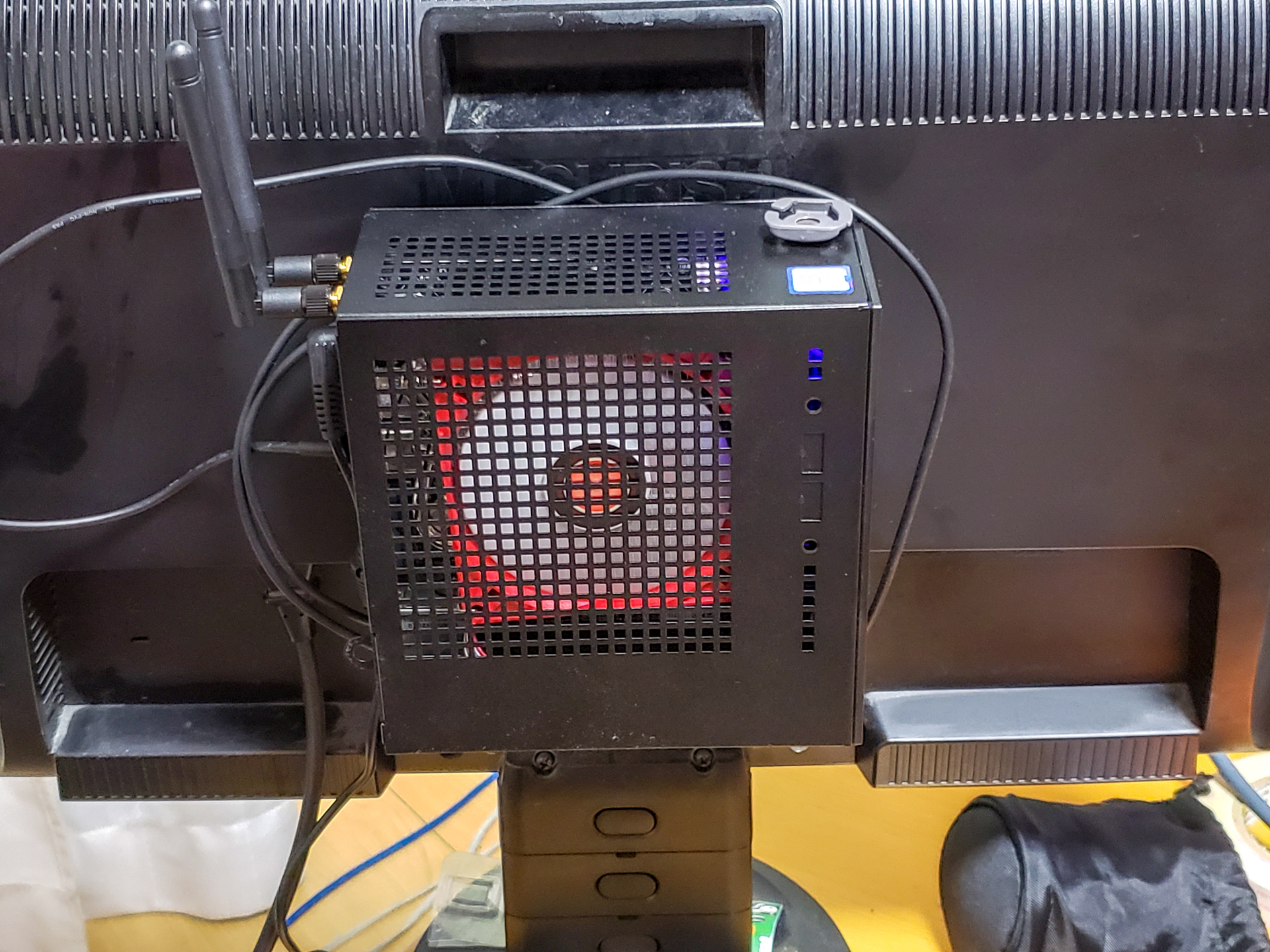

設置も完了。こっちの方が掃除が楽。SSD流用してOSインストールも無いから楽々手間無し簡単。

他の選択肢

自分で組み立てが面倒だったらツクモの完成品とか

www.tsukumo.co.jp

i5-8400、16GB、480GB、WiFi、VESAマウントで約10万越え。リテールクーラーなのとHDDがない分ちょっと高いな。

ノートPCが良ければi5-8400、16GB、240GB(SSD)＋2T(HDD)、WiFiで12万円。同じくちょい高いけどディスプレイを考えたらそれほどでも無い？

www.pc-koubou.jp

そういえば新しくなったから4K出力に対応してるな。
